A Hebei Juliang Technology Co., Ltd. a csővágó gépek egyik vezető gyártója és szállítója Kínában. Nyugodtan vásároljon Kínában gyártott, CE-jóváhagyással rendelkező gépeket itt gyárunkból. Minden testreszabott gép kiváló minőségű és versenyképes áron van.

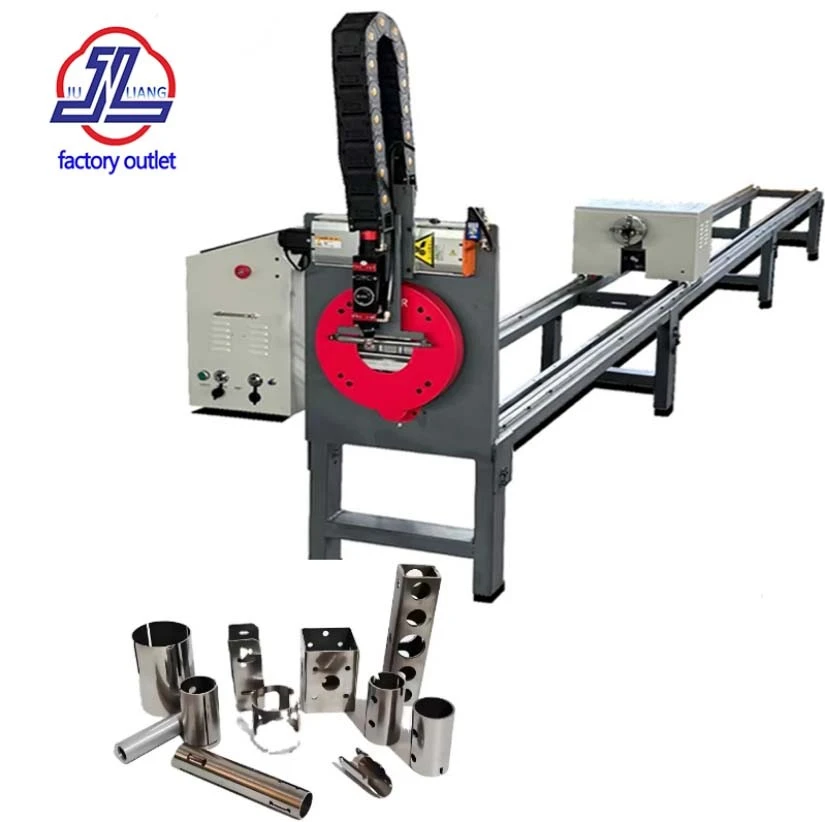

Mi az a csővágó gép?

A csővágó gép olyan berendezés, amelyet fémcsövek - üreges hengeres szakaszainak átvágására terveztek folyadékszállításhoz, gázvezetékekhez vagy szerkezeti alkalmazásokhoz. Az általános-célú fűrészekkel ellentétben ezek a gépek megbirkóznak a csővel szemben támasztott speciális kihívásokkal: a gömbölyűség megőrzése a befogás során, a vágás szögletes tartása a tengelyhez képest, és a hőbevitel kezelése a csőfal deformációjának elkerülése érdekében.

Ez a technikai definíció. Gyakorlatilag egyetlen automatizált ciklussal helyettesíti a több-lépéses kézi folyamatot - méréssel, jelöléssel, vágással, sorjázással -. Az egyik kezelő csöveket tölt be, a gép mindegyiket pozícionálja, elforgatja és levágja. Egyes modellek a hegesztés előkészítéséhez a végeket le is ferdítik. A kézi fűrészről áttérő üzletek jellemzően jelentősen csökkentik a munkaidőt.

Milyen iparágak használnak csővágó berendezéseket?

1. Olaj és gáz

csővezeték gyártás, kútfej berendezések, finomítói csővezetékek. Ezek vastag -falú csövek (néha 20 mm feletti), nagy darabonkénti tömeg és szigorú hegesztési szabványok. A vágóél minősége befolyásolja a hegesztés behatolását.

2. Víz- és légtechnika

kereskedelmi és lakossági csőrendszerek. A hangsúly a nagy áteresztőképességen van, - műszakonként több ezer azonos vágás. A falvastagság általában vékony (1-3 mm), ezért a sebesség az elsődleges.

3. Autóipar

kipufogócsövek, bukóketrecek, üzemanyag-vezetékek, hidraulikus csövek. A pontosság számít, mert ezek az alkatrészek szűk tűréssel kerülnek összeszerelésbe. A 0,5 mm-es hosszváltozás igazítási problémákat okozhat.

4. Szerkezeti acél

állványoszlopok, korlátok, tartóoszlopok. Ezek gyakran hosszú szakaszok (akár 12 méterig), nehéz falakkal. A kihívás a cső megfelelő alátámasztása a megereszkedés elkerülése érdekében.

5. Bútorok és fitnesz felszerelések

székvázak, asztallábak, súlytartók. A csőméretek kicsik, általában 50 mm alatti átmérőjűek, és a hangsúly a tiszta, sorjamentes-vágásokon van a porfestéshez.

Első lépések: Telepítés és beállítás

1. Elhelyezés és csatlakozások: Először is fel kell állítania az alapot a mellékelt rajzaink szerint (amelyek a magassági adatokat is tartalmazzák), és biztosítania kell, hogy három-fázisú 380 V-os áramforrás álljon rendelkezésre. Ezután villástargoncával vagy daruval elhelyezzük a fő berendezést, szintezzük és rögzítjük. Végül csatlakoztassa a táp- és gázvezetéket. Ez a lépés általában fél naptól egy teljes napig tart.

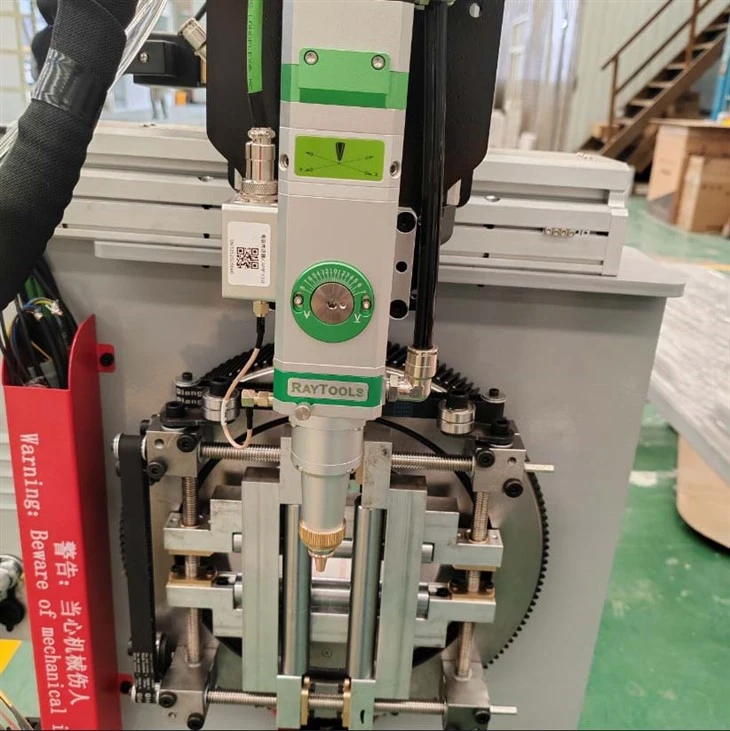

2. Első tesztelés: Bekapcsolás után ellenőrizzük, hogy minden tengely simán mozog-e, ellenőrizzük, hogy a tokmány megfelelően forog-e, és teszteljük a lézerkimenetet. Ehhez távoli támogatást kínálunk, ami általában egy napot vesz igénybe.

3. Vágási próbák: Ide hozza a tényleges csőanyagait. Finom-beállítjuk a beállításokat-teljesítmény, sebesség, fókusz és gáznyomás-az egyes anyagokhoz és falvastagságokhoz. Ez a legtöbb időigényes-rész, általában két-három napig tart. Erősen javasoljuk az üzemeltetőknek, hogy aktívan vegyenek részt ebben a szakaszban.

Ha minden a helyén van, és a webhely készen áll, egyes ügyfelek akár négy nap alatt is sikeresen levágták a gyártási alkatrészeket.

Gyakori probléma

Ez a csővágó gép képes-e rozsdamentes acél csövet vágni anélkül, hogy a széle elszíneződne?

Igen -, ha segédgázként nitrogént és nagyobb gáznyomást használ, a vágott él tiszta és -oxidációmentes marad. Ez szabvány az élelmiszer--és tengeri alkalmazásokhoz. Többe kerül a benzin, de kiküszöböli a vágás utáni takarítást-.

Mi a legnagyobb telepítési hiba, amelyet el kell kerülni?

Nem megfelelően előkészített alapozás. Ha a beton túl vékony vagy nincs megfelelően kiegyenlítve, a gép működés közben vibrál, ami hullámos vágott éleket okoz. Az alaprajzokat - követjük. Gondoskodjon arról is, hogy a kompresszor folyamatosan legalább 0,6 MPa-t adjon le.

Hogyan előzhetem meg a cső deformálódását vágás közben?

Vékony{0}}falú (2 mm alatti) csövek esetén használjon kisebb szorítóerőt, hogy elkerülje a zúzódást. A nagyon vékony anyaghoz tüske (belső támasz) segít. A nagyobb vágási sebesség csökkenti a hőbevitelt - a gyorsabb vágás kevesebb hőátadást jelent a környező anyag felé.

Mi van, ha különböző méretű csöveket kell vágnunk a nap folyamán?

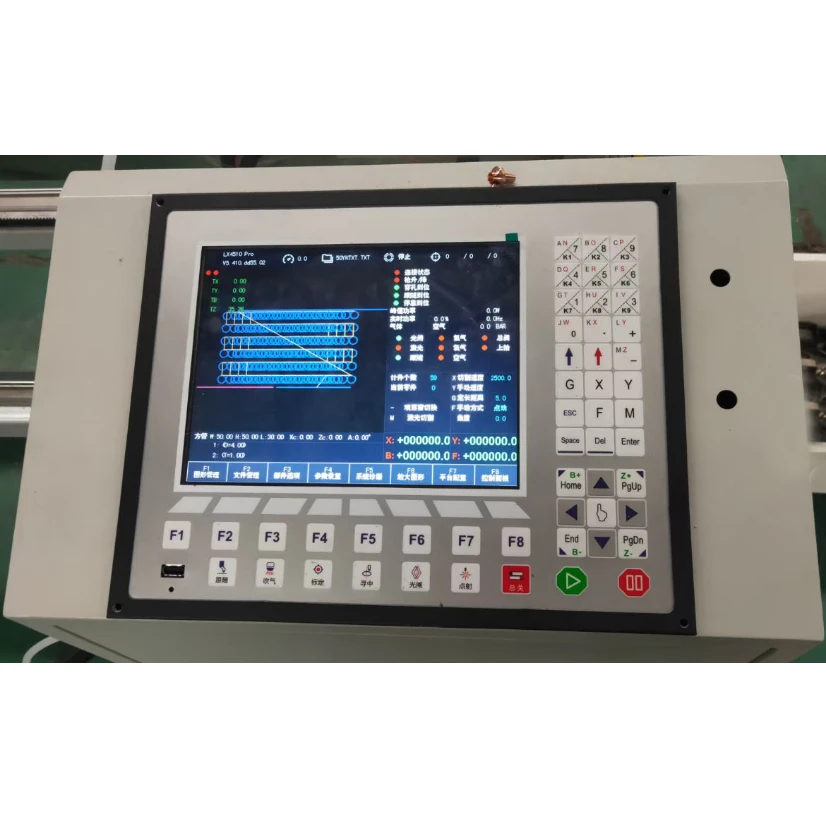

A gép minden átmérőhöz és falvastagsághoz tárolja a vágási paramétereket. A méret megváltoztatása a tárolt program kiválasztását és a tokmánypofák beállítását jelenti. Gyors-cserélő tokmányokkal a fizikai átállás körülbelül öt percig tart.

Ügyfélügyek

Vízvezeték-gyártó Zhejiangban

Ez az üzlet rézcső-szerelvényeket gyártott kereskedelmi HVAC-rendszerekhez. Kézi hidegfűrészt használtak - egy kezelő műszakonként körülbelül 120 darabot tudott levágni és sorjázni. A hosszkülönbség 1-2 mm volt, az összeszerelés során újra kell dolgozni.

Csővágó rendszert építettünk be 1,5 kW-os lézerrel, 22 mm-es és 28 mm-es rézcsőhöz, 1,2 mm-es falhoz. A gép egy menetben vág, sorjáz és ferde. A hosszváltozás most ±0,2 mm-en belül van. A teljesítmény műszakonként 400 darab fölé nőtt.
